Cast Ввертной штуцер FC DL08 BSPT 1/4" (корпус) арт. 101705.1
Ввертной штуцер FC DL08 BSPT 1/4" (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер BSPT (уплотнение по резьбе)
Ввертной штуцер FC DL08, артикул 101705.1 от производителя CAST, предназначен для создания надежного и герметичного подключения трубной линии к гидравлическим портам или блокам. Этот прямой фитинг легкой серии (L) обеспечивает компактное подключение в гидравлических системах общего назначения, станках, мобильной технике и системах смазки. Максимальное рабочее давление составляет 315 бар.

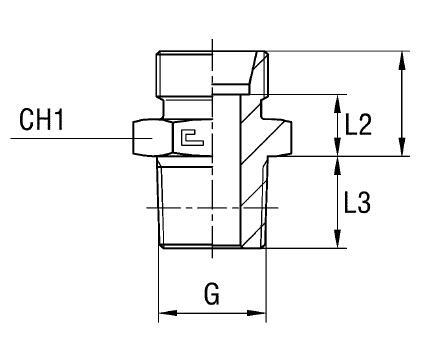

Конструкция ввертного штуцера (корпус) включает метрическое соединение 24° конуса для трубы диаметром 8 мм, соответствующее стандарту DIN 2353, и наружную резьбу BSPT 1/4" для вкручивания в соответствующий порт. Обратите внимание, что данная позиция не соответствует стандарту ISO 8434-1.
Стандартное исполнение гидравлического штуцера CAST поставляется из стали. Для заказа этого фитинга в исполнении из нержавеющей стали AISI 316, необходимо изменить первые две цифры артикула с 10... на 11.... Если требуется вариант из нержавеющей стали AISI 316 (корпус) с гайкой из нержавеющей стали AISI 304, измените первые две цифры артикула на 14.... Варианты из нержавеющей стали идеально подходят для эксплуатации в агрессивных средах, где требуется повышенная коррозионная стойкость, например, в химической или пищевой промышленности. Данная позиция поставляется как корпус фитинга; гайки и уплотнительные кольца приобретаются отдельно для формирования полного трубного соединения DIN 2353.
-
Артикул101705.1
-
Диаметр трубы8 мм
-
Рабочее давление315 бар
-
Размер под ключ17 мм
-
СерияL (Легкая)
-
Стандарт соединенияDIN 2353 (24° конус)
-
Тип соединенияBSPT 1/4"
