Cast Угловой соединитель 90° под кольцо DS14 M22x1.5 (корпус) арт. 103818.1
Угловой соединитель 90° под кольцо DS14 M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Данный угловой соединитель 90° под кольцо DS14 M22x1.5 (корпус) артикула 103818.1 от производителя Cast предназначен для формирования герметичных разъемных гидравлических соединений в системах среднего и высокого давления. Универсальное применение охватывает широкий спектр гидравлических систем, включая стационарное оборудование, мобильную технику, смазочные и топливные системы, где требуется надежное и компактное подключение трубопроводов.

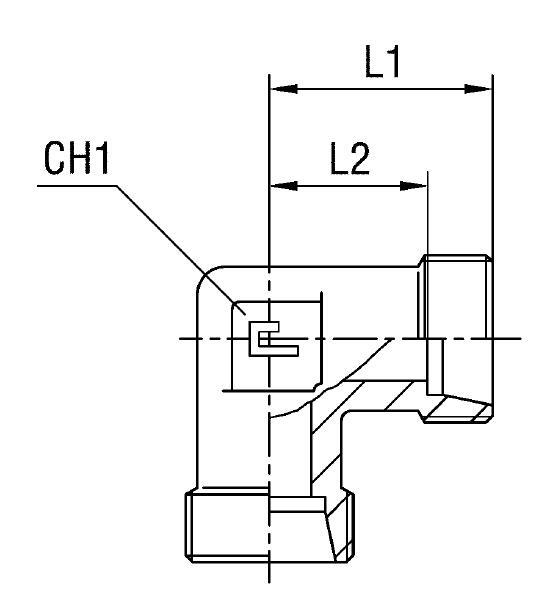

Конструкция представляет собой цельный корпус углового фитинга, разработанного в соответствии со стандартом DIN 2353 (ISO 8434-1) для конусных трубных соединений 24°. Он обеспечивает формирование надежного уплотнения при взаимодействии с врезным кольцом и конической поверхностью трубки, гарантируя герметичность при рабочих нагрузках. Соответствие стандарту гарантирует совместимость с аналогичными компонентами.
Для обеспечения повышенной коррозионной стойкости или применения в агрессивных средах, доступны исполнения из нержавеющей стали AISI 316. При заказе фитинга из AISI 316, необходимо заменить префикс артикула с 10... на 11.... Если требуется соединитель с гайкой из нержавеющей стали AISI 304, используйте префикс 14.... Данный фитинг CAST является ключевым элементом для надежного трубного соединения.
-
Материалсталь
-
Рабочее давление630 бар
-
РезьбаM22x1.5
-
СерияS (тяжелая)
-
СтандартDIN 2353 / ISO 8434-1
-
Тип соединенияУгловой 90°
Документация
 | Технический паспорт CAST — Угловой соединитель 90° под кольцо DS14 M22x1.5 (корпус) арт. 103818.1 |
