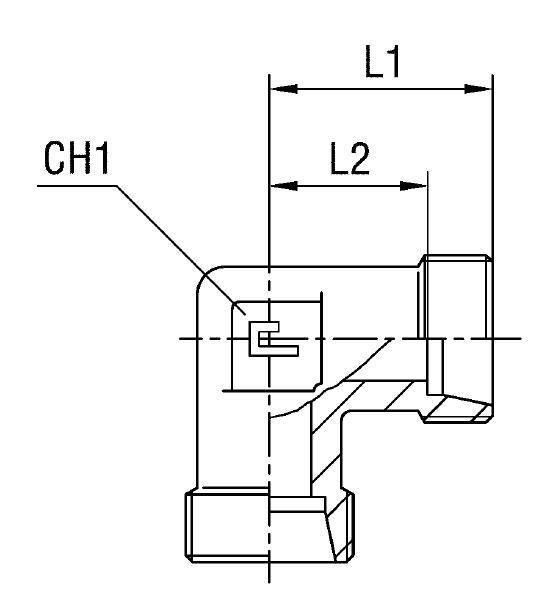

Cast Угловой соединитель 90° под кольцо DLL06 M10x1 (корпус) арт. 103802.1
Угловой соединитель 90° под кольцо DLL06 M10x1 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Угловой соединитель 90° DLL06 M10x1 (артикул 103802.1) от CAST представляет собой корпус фитинга, предназначенный для формирования надежных, герметичных гидравлических линий под стандартным давлением. Является компонентом серии LL, применяемой в гидравлических системах мобильной и промышленной техники, а также для подключения линий смазки и низкого давления. Обеспечивает компактное угловое подключение.
Конструкция корпуса фитинга соответствует стандарту DIN 2353 для конусных трубных соединений. Обеспечивает гарантированное уплотнение за счет деформации уплотнительного кольца (не входит в комплект корпуса) при затяжке с помощью гайки и соответствующей втулки (не входят в комплект корпуса), создавая долговечное и герметичное трубное соединение.
Для заказа фитинга из нержавеющей стали AISI 316 (корпус) необходимо использовать артикул, начинающийся с префикса "11....". Исполнение с гайкой из нержавеющей стали AISI 304 требует префикса "14....". Эти варианты рекомендованы для эксплуатации в условиях повышенной влажности или воздействия агрессивных сред, где требуется максимальная коррозионная стойкость. Указанный артикул относится к корпусу фитинга без комплекта уплотнительных элементов.
-
Артикул103802.1
-
Диаметр трубы6 мм
-
ПроизводительCAST
-
Рабочее давление100 бар
-
Размер под ключ9 мм / 12 мм
-
РезьбаM10x1
-
СерияLL
-
Стандарт соединенияDIN 2353 (24° конус)
Документация
 | Технический паспорт CAST — Угловой соединитель 90° под кольцо DLL06 M10x1 (корпус) арт. 103802.1 |
