Cast Угловой соединитель 90° под кольцо DL28 M36x2 (корпус) арт. 103811.1
Угловой соединитель 90° под кольцо DL28 M36x2 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Представляем угловой соединитель 90° серии L, артикул 103811.1, производства CAST. Этот фитинг предназначен для создания герметичных и компактных угловых подключений в гидравлических системах. Изделие обеспечивает надежное соединение труб с внешним диаметром 28 мм, идеально подходит для систем со стандартным давлением, а также применяется в гидравлике станочного оборудования и мобильной техники.
Данный соединитель является угловым фитингом с присоединительной резьбой M36x2, соответствующим стандарту DIN 2353 для трубных соединений 24°. Его конструкция обеспечивает высокую степень герметичности и устойчивость к вибрационным нагрузкам, что критически важно для долговременной работы гидравлических систем. Продуманный дизайн позволяет компактно прокладывать трубопроводы даже в ограниченном пространстве.
Стандартное исполнение соединителя выполнено из стали. Для обеспечения коррозионной стойкости в агрессивных средах доступна версия из нержавеющей стали AISI 316 – для заказа такой модификации замените префикс артикула с «10...» на «11...». Также предлагается вариант из нержавеющей стали AISI 316 с гайкой из AISI 304, где префикс «10...» меняется на «14...». Эти опции позволяют использовать фитинг CAST в условиях повышенной влажности, химически активных сред и при других специфических требованиях эксплуатации.
-
Диаметр трубы28 мм
-

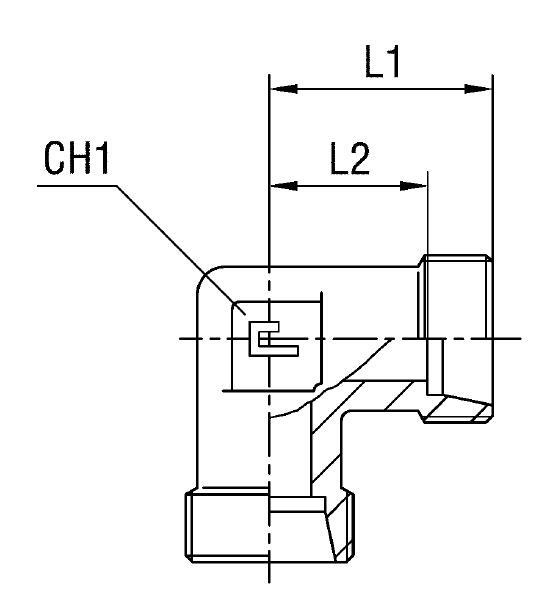

Длина30,5 мм, 38 мм, 47 мм
-
Рабочее давление250 бар
-
Размер под ключ36 мм, 41 мм
Документация
 | Технический паспорт CAST — Угловой соединитель 90° под кольцо DL28 M36x2 (корпус) арт. 103811.1 |
