Cast Угловой соединитель 90° под кольцо DL22 M30x2 (корпус) арт. 103810.1
Угловой соединитель 90° под кольцо DL22 M30x2 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Угловой фитинг 90° производства CAST, артикул 103810.1, предназначен для создания герметичных гидравлических подключений в системах среднего давления. Используется для компактного монтажа трубопроводов под углом, обеспечивая надежное и безопасное соединение. Применяется в гидравлических контурах станков, мобильной техники, а также в системах смазки и других промышленных установках.

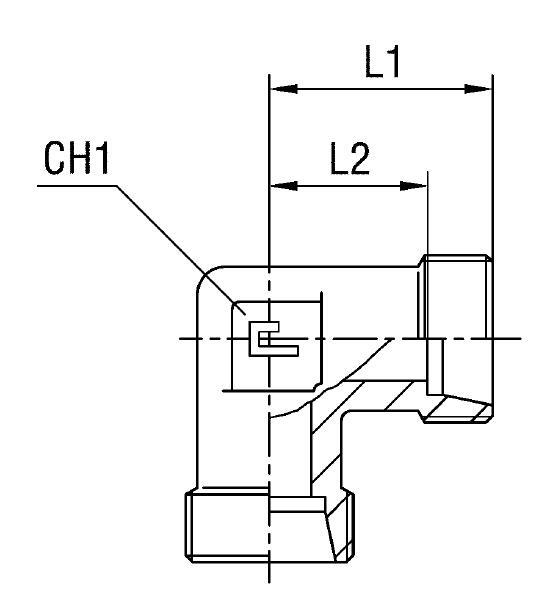

Данный фитинг CAST выполнен в виде углового корпуса с присоединительной резьбой M30x2 и конусом 24° для труб диаметром 22 мм, соответствуя стандарту DIN 2353. Конструкция обеспечивает надежное аксиальное уплотнение при использовании соответствующего уплотнительного кольца (приобретается отдельно или входит в комплект поставки в зависимости от конфигурации).
В стандартном исполнении фитинг поставляется без уплотнительных шайб. Для применения в условиях повышенной коррозии или агрессивных сред рекомендуется заказывать исполнение из нержавеющей стали AISI 316, для чего необходимо изменить префикс артикула с "10" на "11". Возможен также заказ фитинга с гайкой из нержавеющей стали AISI 304, в этом случае префикс артикула меняется с "10" на "14". Трубное соединение под кольцо обеспечивает высокую надежность.
-
Диаметр трубы22 мм
-
Рабочее давление250 бар
-
Размер под ключ27 мм, 36 мм
-
РезьбаM30x2
-
СерияL (Легкая)
-
Стандарт соединенияDIN 2353
-
Угол90°
