Cast Угловой соединитель 90° под кольцо DL15 M22x1.5 в сборе арт. 103808
Угловой соединитель 90° под кольцо DL15 M22x1.5 в сборе. Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Представляем угловой фитинг 90°, артикул 103808, производства CAST. Данное изделие предназначено для создания герметичных и надежных угловых соединений в гидравлических системах среднего и высокого давления. Серия L обеспечивает высокую прочность и долговечность. Широко применяется в промышленном оборудовании, станочной технике, а также в мобильной гидравлике, где требуется компактное и надежное подключение трубопроводов.

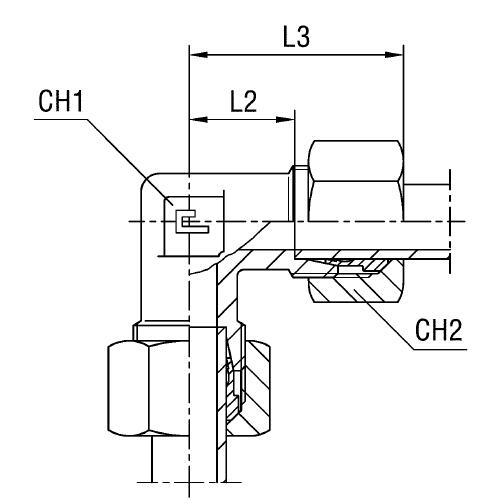

Конструктивно угловой соединитель представляет собой цельный корпус с внешней резьбой M22x1.5 и выходным патрубком под трубу диаметром 15 мм. Изделие спроектировано в соответствии со стандартом DIN 2353, что гарантирует его совместимость с другими элементами трубных соединений 24° конусного типа. Обеспечивает надежное уплотнение благодаря врезающемуся кольцу.
Данный фитинг CAST поставляется в сборе. Для обеспечения повышенной коррозионной стойкости и применения в агрессивных средах, доступно исполнение из нержавеющей стали AISI 316. Для заказа нержавеющего исполнения замените префикс артикула "10" на "11". Также возможно исполнение с гайкой из нержавеющей стали AISI 304, для чего префикс артикула следует заменить на "14".
-
Артикул103808
-
Диаметр трубы15 мм
-
ПроизводительCAST
-
Рабочее давление400 бар
-
Размер под ключ19 мм, 27 мм
-
РезьбаM22x1.5
-
СерияL
-
СтандартDIN 2353 (24° конус)
-
Тип изделияУгловой соединитель 90°
Документация
 | Технический паспорт CAST — Угловой соединитель 90° под кольцо DL15 M22x1.5 в сборе арт. 103808 |
