Cast Угловой соединитель 90° под кольцо DL15 M22x1.5 (корпус) арт. 103808.1

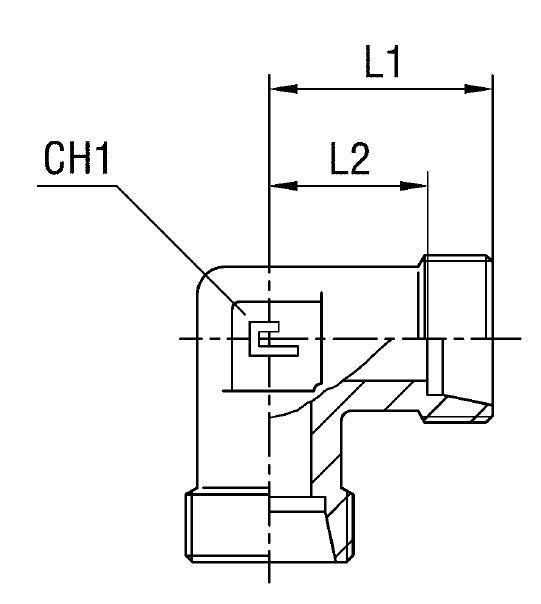

Угловой соединитель 90° под кольцо DL15 M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Представляем угловой фитинг 90° серии L с метрической резьбой M22x1.5, артикул 103808.1, производства CAST. Данное изделие предназначено для создания компактных и надежных гидравлических соединений под углом 90° в системах среднего и высокого давления. Широко применяется в гидравлических контурах мобильной техники, промышленного оборудования, станкостроения, а также в системах смазки и охлаждения.
Конструкция фитинга выполнена в соответствии со стандартом DIN 2353 для компрессионных трубных соединений с конусностью 24°. Обеспечивает герметичное подключение к трубопроводам диаметром 15 мм, гарантируя надежность функционирования гидравлической системы. Центральная часть фитинга выполнена в виде полого корпуса, предназначенного для последующей установки уплотнительного кольца и наконечника.
Базовая комплектация включает корпус фитинга. Для заказа исполнения из нержавеющей стали AISI 316, необходимо изменить префикс артикула с "10" на "11". Вариант с корпусом из нержавеющей стали AISI 316 и гайкой из AISI 304 доступен при замене префикса на "14". Данные исполнения рекомендованы для эксплуатации в условиях повышенной влажности и агрессивных сред, где важна максимальная коррозионная стойкость.
-
Диаметр трубы15 мм
-
Рабочее давление400 бар
-
Размер под ключ19 / 27 мм
-
РезьбаM22x1.5
-
СерияL
-
СтандартDIN 2353 (24° конус)
-
Тип соединенияУгловое 90°, под кольцо
Документация
 | Технический паспорт CAST — Угловой соединитель 90° под кольцо DL15 M22x1.5 (корпус) арт. 103808.1 |
