Cast Угловой соединитель 90° под кольцо DL12 M18x1.5 (корпус) арт. 103807.1
Угловой соединитель 90° под кольцо DL12 M18x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Представляем угловой соединитель 90° артикул 103807.1 производства CAST, предназначенный для создания герметичных и надежных гидравлических систем. Данный фитинг обеспечивает компактное подключение трубопроводов под углом 90 градусов и широко применяется в системах мобильной и станочной техники, а также в контурах смазки и топливных системах, рассчитанных на стандартное рабочее давление.

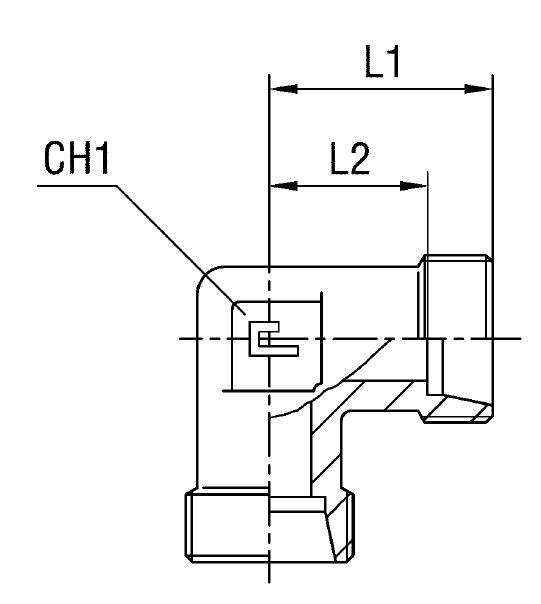

Конструктивно выполнен в виде полого углового фитинга с наружной резьбой M18x1.5, соответствующего стандарту DIN 2353 для трубных соединений с конусностью 24°. Обеспечивает надежное герметичное соединение при правильной установке с соответствующим наконечником и гайкой, формируя прочное трубное соединение.
Фитинг поставляется в стандартном исполнении из углеродистой стали. Для применения в условиях повышенной коррозионной активности или агрессивных сред доступен заказ из нержавеющей стали AISI 316 (артикул начинается с 11) или в комбинированном исполнении с гайкой из AISI 304 (артикул начинается с 14). При заказе обращайте внимание на модификацию артикула для выбора нужного материала, что гарантирует долговечность и надежность вашего фитинга CAST.
-
Диаметр трубы12 мм
-
ПроизводительCAST
-
Рабочее давление400 бар
-
Размер под ключ17/22 мм
-
РезьбаM18x1.5
-
СерияL
-
СтандартDIN 2353 (24° конус)
Документация
 | Технический паспорт CAST — Угловой соединитель 90° под кольцо DL12 M18x1.5 (корпус) арт. 103807.1 |
