Cast Угловой переходник 90° ORFS 1"(Ш)-BSP 1/2"(Г) арт. 405104
Угловой переходник 90° ORFS 1"(Ш)-BSP 1/2"(Г). Соединения с торцевым уплотнением (ORFS). Угловой ввертной адаптер 90° BSP с уплотнением O-Ring
Представляем угловой переходник CAST артикул 405104, предназначенный для создания герметичных и компактных гидравлических соединений. Этот элемент из универсальной серии CAST обеспечивает надежное подключение под углом 90 градусов в системах со стандартным давлением. Идеально подходит для применения в станочном оборудовании, мобильной технике и промышленных гидравлических установках, где требуется высококачественный фитинг CAST для оптимизации трубопроводных систем.

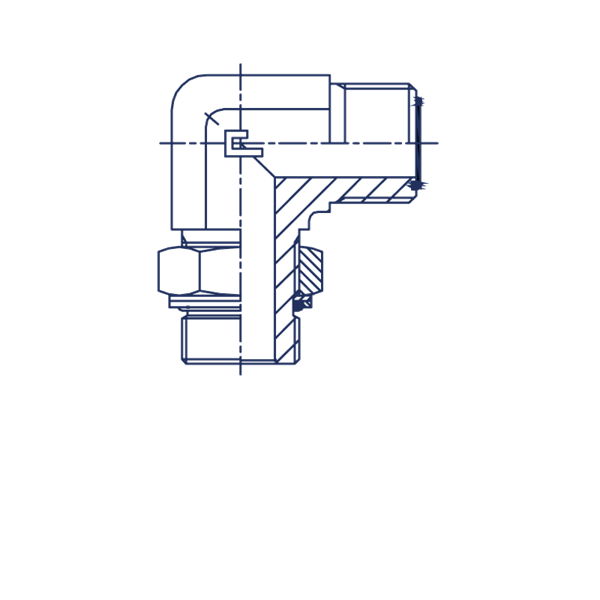

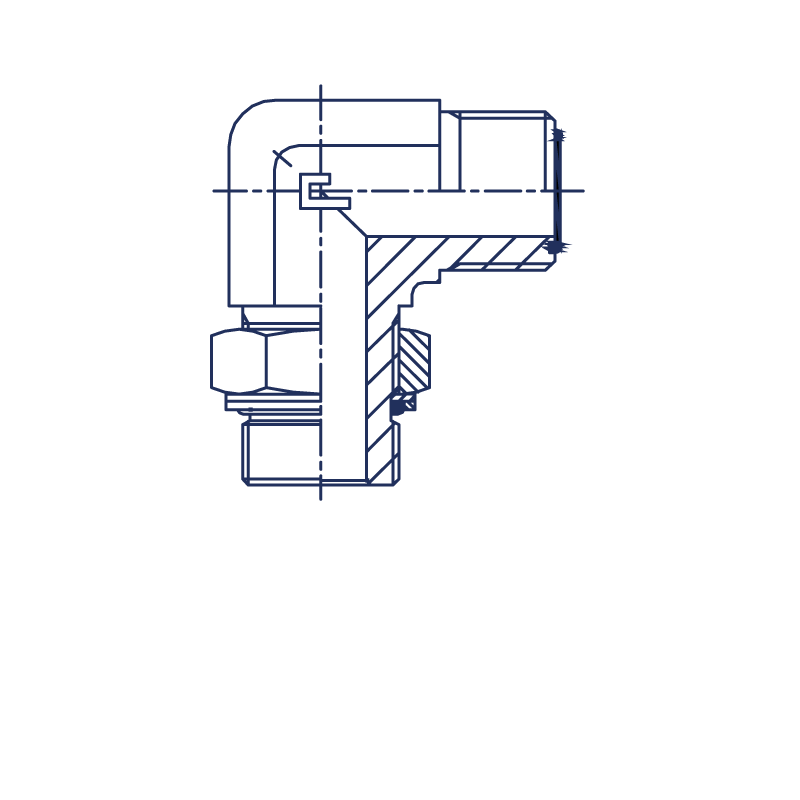

Конструктивно данный гидравлический фитинг представляет собой угловой переходник с наружной резьбой ORFS и внутренней резьбой BSP. Он обеспечивает надежное трубное соединение, соответствующее стандарту SAE-J1453. Такая конфигурация гарантирует высокую герметичность и устойчивость к вибрациям, что критически важно для динамических гидравлических систем.
Переходник поставляется без дополнительных уплотнительных шайб, которые подбираются отдельно в зависимости от типа соединения. Стандартное исполнение выполнено из стали. Для особых условий эксплуатации, таких как агрессивные среды или высокая коррозионная активность, доступна версия из нержавеющей стали AISI 316. Для заказа этой версии необходимо изменить префикс артикула с "40" на "41" (например, 415104).
-
Артикул405104
-
Диаметр трубы14-15-16 мм (для уплотнительного конуса 5/8")
-
Длина33,5 мм, 48 мм
-
Рабочее давление250 бар
-
Размер под ключ27 мм
-
Резьба BSP1/2"
-
Резьба ORFS1-14 (1")
-
СтандартСоединения 90° SAE-J1453
