Cast Угловой адаптер 90° под кольцо DS6 M14x1.5 арт. 604214.1
Угловой адаптер 90° под кольцо DS6 M14x1.5. Соединения с врезным кольцом (DIN 2353). Угловые адаптеры 90°
Данный гидравлический угловой адаптер (артикул 604214.1) представляет собой компактное решение для герметичного подключения трубных линий под углом 90°. Произведен компанией CAST в высокопрочной серии S, он предназначен для систем с высоким рабочим давлением. Адаптер находит широкое применение в промышленной гидравлике, станкостроении, мобильной технике и оборудовании, где требуется надежное и пространственно-оптимизированное трубное соединение.
Конструктивно адаптер является угловым фитингом, разработанным для обеспечения высоконадежного и герметичного подключения труб диаметром 6 мм. Соответствие стандарту DIN 2353 гарантирует совместимость с трубопроводами и фитингами, использующими 24° конусное уплотнение. Это обеспечивает легкую интеграцию в существующие гидравлические системы, поддерживающие данный стандарт соединения.
Стандартное исполнение углового адаптера изготовлено из высококачественной стали. Для эксплуатации в условиях повышенной коррозии или агрессивных сред доступна версия из нержавеющей стали AISI 316. При заказе данной модификации необходимо изменить префикс артикула с 60... на 61.... Адаптер обычно поставляется без врезного кольца и уплотнительной шайбы, которые заказываются отдельно в соответствии с требованиями системы.
-

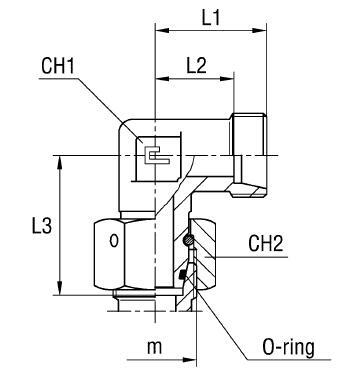

Артикул604214.1
-
Диаметр трубы6 мм (DS6)
-
Длина16 мм, 23 мм, 27 мм, 31 мм
-
Рабочее давление800 бар
-
Размер под ключ12 мм, 17 мм
-
РезьбаM14x1.5
-
СерияS
-
Стандарт соединенияDIN 2353 (24° конус)
