Cast Угловой адаптер 45° JIC 1-5/16" (Г-Ш) арт. 204107.3
Угловой адаптер 45° JIC 1-5/16" (Г-Ш). Соединения под развальцовку 37° (JIC). Угловые адаптеры 45°
Угловой адаптер CAST, артикул 204107.3, предназначен для создания надежного соединения под углом 45 градусов в гидравлических системах. Обеспечивает компактное и герметичное подключение в областях применения со стандартным давлением, включая станки и мобильную технику. Оптимален для использования в системах смазки и топливоподачи.
Данный угловой фитинг CAST характеризуется конструкцией, обеспечивающей надежное и долговечное соединение. Соответствует стандарту SAE J514, гарантируя совместимость с трубными соединениями, выполненными по данному стандарту (угол конуса 37°). Обеспечивает эффективную передачу рабочей жидкости с минимальными потерями давления.
Поставляется без уплотнительных элементов. Изготовлен из стали. Для заказа адаптера из нержавеющей стали (для применения в агрессивных средах и условиях повышенной коррозионной стойкости), необходимо изменить префикс артикула с 20 на 21. Обратите внимание, что данная позиция доступна только для плановых заказов.
-

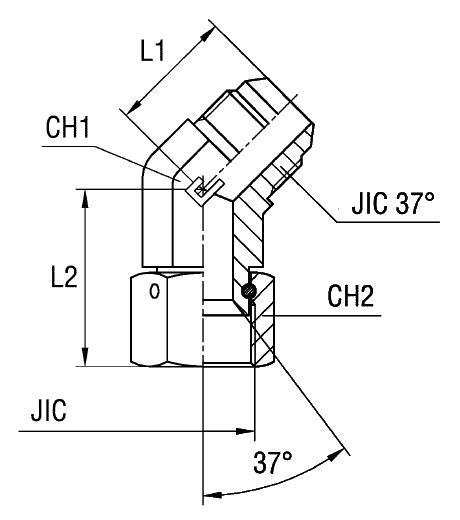

Диаметр трубы1-5/16", 25 мм
-
Длина38 мм, 45,4 мм
-
Рабочее давление290 бар
-
Размер под ключ33 мм, 41 мм
-
Резьба1 5/16-12 JIC
-
Стандарт соединенияСоединения 37° SAE J514
