Cast Тройник редукционный DL22-18-22 (корпус) арт. 104535.1
Тройник редукционный DL22-18-22 (корпус). Соединения с врезным кольцом (DIN 2353). Т-адаптер (серия PRT)
Тройник редукционный, артикул 104535.1, от производителя CAST серии L, разработан для создания надежных и герметичных разветвлений в гидравлических системах. Этот гидравлический фитинг CAST позволяет объединять потоки или создавать отводы с изменением диаметра, обеспечивая компактное подключение. Идеален для использования в стандартных гидравлических системах, станках, мобильной технике и промышленных установках с рабочим давлением до 250 бар.

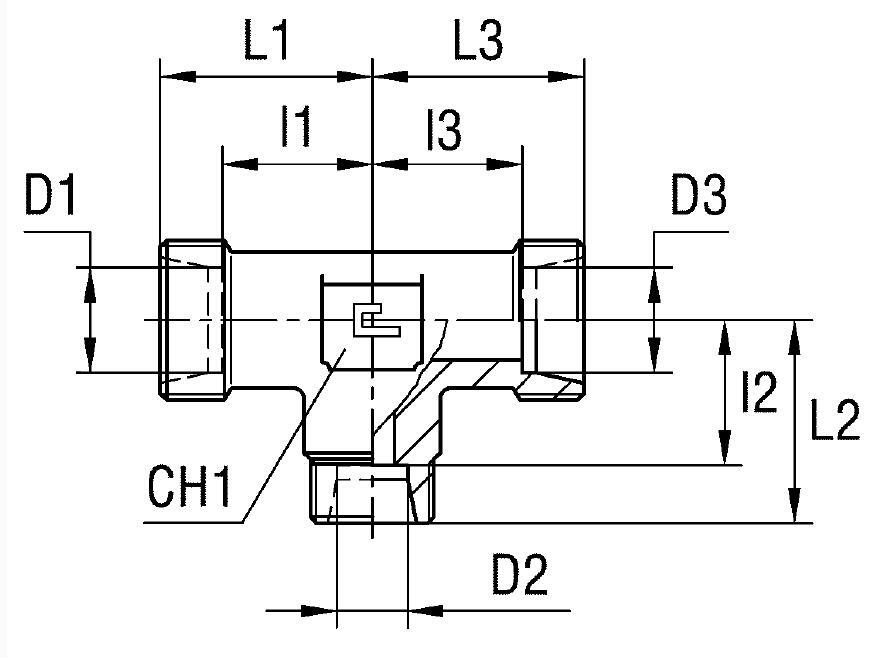

Конструктивно представляет собой редукционный тройник с тремя портами: два для труб диаметром 22 мм и один для трубы 18 мм. Соответствует международному стандарту DIN 2353 для трубных соединений с 24° конусом, что гарантирует высокую степень герметичности и надежности соединения без сварки. Предназначен для использования с метрическими трубами, образуя прочное и долговечное трубное соединение в условиях умеренного давления.
Стандартный материал исполнения – сталь. Для применения в коррозионно-стойких или агрессивных средах доступно исполнение из нержавеющей стали AISI 316. Для заказа корпуса из AISI 316 необходимо изменить префикс артикула с "10..." на "11...". При необходимости, вариант из AISI 316 с гайкой из AISI 304 заказывается с префиксом "14...". Данная позиция поставляется как корпус фитинга и доступна только по запросу.
-
Диаметр трубы18 мм, 22 мм
-
Рабочее давление250 бар
-
Размер под ключ27 мм
-
СерияL (Легкая)
-
Стандарт соединенияDIN 2353 (24° конус)
