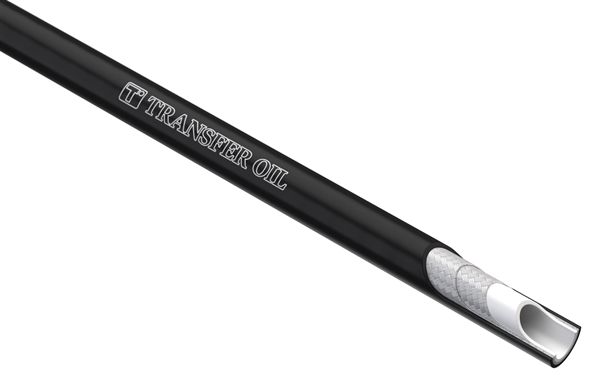

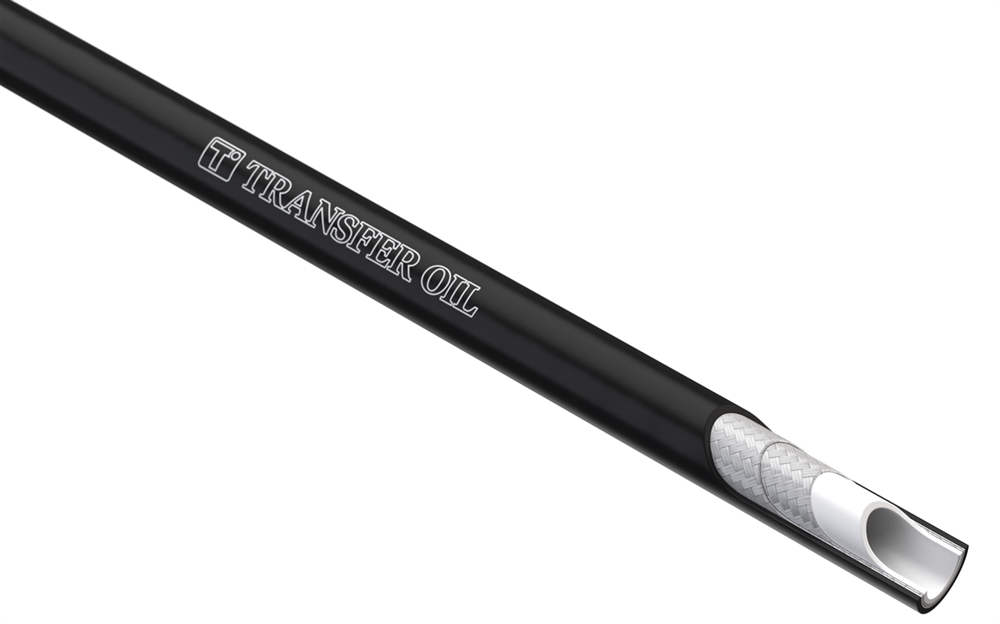

Термопластиковый рукав TransferOil 023 - R18 CPLFC 3000 NEO 0234, d=9.7
Термопластиковый рукав TransferOil 023 - R18 CPLFC 3000 NEO 0234, d=9.7
Термопластиковый рукав среднего давления с покрытием с низким коэффициентом трения, подходящий для гидравлических жидкостей на нефтяной или синтетической основе для вилочных погрузчиков. До 210 бар (3000 фунтов на квадратный дюйм)
Внутренняя трубка
Полиэфирный эластомер
Армирование
Один или два жгута из синтетического волокна
Крышка
Полиуретан LFC - черный матовый - без уколов - лазерная маркировка
Применение
Вилочные погрузчики
Характеристики
конструкция из 2 полиэфирных оплеток от 5/16 "-DN8 и далее - Покрытие LFC предотвращает захват - Плотные радиусы изгиба без образования складок на покрытии - высокая устойчивость к истиранию
Соответствует или превосходит спецификации SAE 100R18 - рукав среднего давления, подходящий для гидравлических жидкостей на нефтяной или синтетической основе в гидравлических системах вилочных погрузчиков.Высокий уровень гибкости.Благодаря защитному покрытию (LFC - Low Friction Cover) рукави могут легко скользить, что упрощает монтаж, особенно в виде жгутов рукавов.
Диапазон температур
От -40 ° C до 100 ° C (от -40 ° F до 212 ° F): не более 70 ° C (158 ° F) для жидкостей на воздушной и водной основе
Номинальный вакуум
-0,93 бар; -700 мм рт. ст.|-13,5 фунтов на квадратный дюйм; -27,5 дюйма рт. ст.
Технические характеристики
SAE 100R18 // ISO3949-R18
Стандартная маркировка
- К ГИДРАВЛИКЕ - Номер детали - CPLFC 3000 NEO - SAE 100R18-Размер приборной панели - Размер в дюймах - Размер DN - бар / фунт / кв. дюйм - СДЕЛАНО В ИТАЛИИ - QQ / YY - Номер партии
Документация
Распечатайте спецификацию изделия
Рекомендации по установке рукава
Технический паспорт - Диаметры обжима
| Артикул | Номинальный диаметр (DN) | Дюймы | Внутренний диаметр (мм) | Внешний диаметр (мм) | Рабочее давление (бар) | Разрывное давление (бар) | Коэффициент запаса прочности | Радиус изгиба (мм) | Масса (г/м) | Стандартная втулка | Втулка AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0232 | DN6 | 1/4 | 6.5 | 11.8 | 210 | 840 | 4:1 | 35 | 90 | SAB121 | SAB821 |
| 0234 | DN10 | 3/8 | 9.7 | 16.5 | 210 | 840 | 4:1 | 45 | 155 | SAB141 | SAB841 |
-
Артикул0234
-
БрендTransferOil
-
Внешний диаметр (мм)16.5
-
Внутренний диаметр (мм)9.7
-
Втулка AISI 316LSAB841
-
Дюймы3/8
-
Масса (г/м)155
-
Номинальный диаметр (DN)DN10
-
Рабочее давление (бар)210
-
Радиус изгиба (мм)45
-
Разрывное давление (бар)840
-
Стандартная втулкаSAB141
