Cast Прямой соединитель под кольцо DS16 M24x1.5 (корпус) арт. 103519.1
Прямой соединитель под кольцо DS16 M24x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353
Представляем корпус прямого соединителя под кольцо DS16 M24x1.5, артикул 103519.1. Данное изделие производства CAST, серия S, предназначено для создания надежных и герметичных гидравлических соединений в системах низкого и высокого давления. Оно широко применяется в станочном оборудовании, мобильной технике, а также в контурах смазки и топливоподачи, где требуется компактное и безопасное подключение трубопроводов.
Корпус соединителя выполнен в соответствии со стандартом DIN 2353, обеспечивая 24° конусность для оптимального прилегания с обжимным кольцом. Такая конструкция гарантирует высокую герметичность и устойчивость к вибрациям, предотвращая утечки рабочей жидкости. Соединитель предназначен для интеграции с трубными фитингами соответствующего диаметра и резьбы M24x1.5.
Стандартное исполнение корпуса изготовлено из углеродистой стали. Для применения в агрессивных средах или условиях повышенной коррозии, доступны варианты из нержавеющей стали AISI 316. Для заказа фитинга из нержавеющей стали AISI 316, замените первые две цифры артикула с 10 на 11. При необходимости заказа фитинга из нержавеющей стали AISI 316 с гайкой из AISI 304, измените префикс артикула с 10 на 14. Для монтажа рекомендуется использовать соответствующий фитинг CAST и уплотнительные элементы.
-
Диаметр трубы16 мм
-

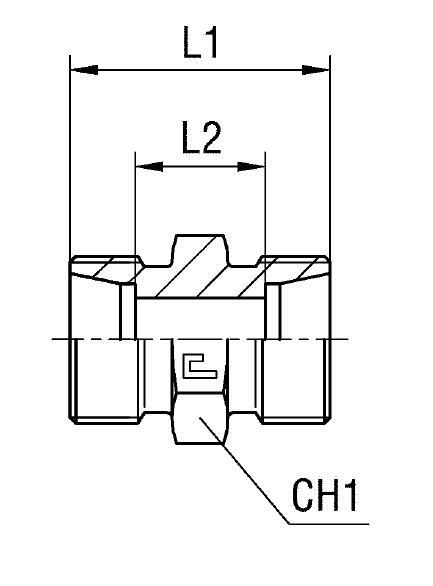

Длина21 мм, 38 мм, 57 мм
-
Рабочее давление630 бар
-
Размер под ключ27 мм, 30 мм
-
СерияS
-
Стандарт соединения24° DIN 2353
Документация
 | Технический паспорт CAST — Прямой соединитель под кольцо DS16 M24x1.5 (корпус) арт. 103519.1 |
