Cast Прямой соединитель под кольцо DS14 M22x1.5 (корпус) арт. 103518.1
Прямой соединитель под кольцо DS14 M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353
Представляем вашему вниманию прямой соединитель под кольцо DS14, артикул 103518.1, производства CAST. Данный фитинг предназначен для формирования надежных и герметичных гидравлических линий низкого, среднего и высокого давления. Используется в различных отраслях, включая станкостроение, мобильную технику и промышленное оборудование, где требуется компактное и безопасное подключение трубопроводов. Серия S обеспечивает высокую производительность и долговечность.
Конструкция соединителя соответствует стандарту 24° DIN 2353, обеспечивая оптимальное уплотнение при взаимодействии с конусными трубными соединениями. Надежное соединение достигается за счет интеграции с соответствующими фитингами и трубками, гарантируя отсутствие утечек рабочей жидкости. Этот фитинг является ключевым элементом для создания прочных гидравлических систем.
Стандартное исполнение – сталь. Для обеспечения повышенной коррозионной стойкости и применения в агрессивных средах, доступны варианты из нержавеющей стали AISI 316. Для заказа фитинга из AISI 316 с гайкой из AISI 304, необходимо заменить префикс артикула 10.... на 14..... При заказе корпуса из AISI 316, префикс меняется на 11..... Уплотнительные шайбы (если требуются) приобретаются отдельно.
-

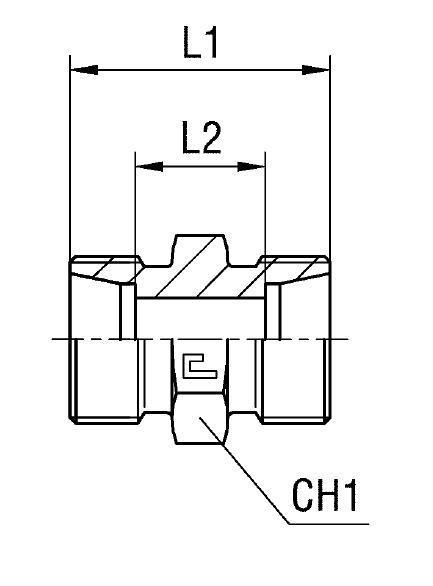

Диаметр трубы14 мм
-
Длина22 мм, 38 мм, 57 мм
-
Рабочее давление630 бар
-
Размер под ключ24 мм, 27 мм
-
размер резьбыM22x1.5
-
СтандартDIN 2353 (24° конус)
-
Тип соединенияПод уплотнительное кольцо (DS)
Документация
 | Технический паспорт CAST — Прямой соединитель под кольцо DS14 M22x1.5 (корпус) арт. 103518.1 |
