Cast Прямой соединитель под кольцо DS10 M18x1.5 (корпус) арт. 103516.1
Прямой соединитель под кольцо DS10 M18x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353
Прямой соединитель под кольцо (фитинг) артикула 103516.1 от производителя CAST предназначен для создания надежных и герметичных гидравлических систем. Данный фитинг типа DS10 обеспечивает компактное подключение трубопроводов, часто применяясь в оборудовании, работающем под давлением до 800 бар. Распространен в системах смазки, топливных линиях, на станках и в мобильной гидравлике.

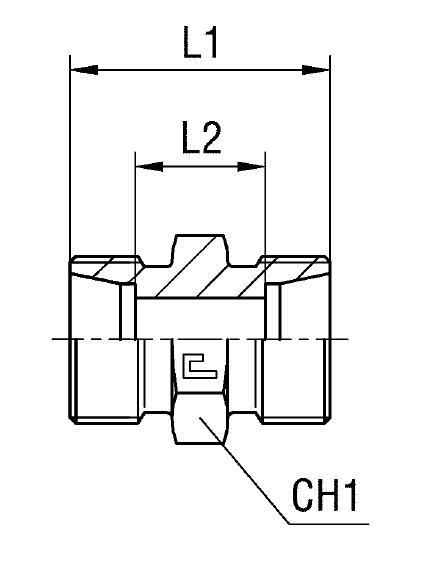

Конструкция изделия представляет собой полый корпус, соответствующий стандарту DIN 2353 для трубных соединений с конусностью 24°. Обеспечивает надежное соединение с трубой посредством врезающегося кольца (не входит в комплект поставки корпуса). Это гарантирует высокую герметичность и стойкость к вибрациям, что критически важно для гидравлических систем.
По умолчанию корпус фитинга изготавливается из стали. Для применения в агрессивных средах и обеспечения повышенной коррозионной стойкости доступны исполнения из нержавеющей стали AISI 316. Для заказа корпуса из AISI 316 необходимо заменить префикс артикула с "10" на "11" (например, 113516.1). При заказе фитинга в сборе с гайкой из нержавеющей стали AISI 304, префикс артикула должен быть "14" (например, 143516.1).
-
Артикул103516.1
-
Диаметр трубы10 мм
-
ПроизводительCAST
-
Рабочее давление800 бар
-
Размер под ключ19 мм / 22 мм
-
СерияS
-
Стандарт соединения24° DIN 2353
-
Тип изделияПрямой соединитель под кольцо (корпус)
-
Тип соединенияM18x1.5
Документация
 | Технический паспорт CAST — Прямой соединитель под кольцо DS10 M18x1.5 (корпус) арт. 103516.1 |
