Cast Прямой адаптер JIC 3/4"(Ш) - 3/4"(Ш) арт. 202404.3
Прямой адаптер JIC 3/4"(Ш) - 3/4"(Ш). Соединения под развальцовку 37° (JIC). Прямые адаптеры JIC
Данный фитинг CAST представляет собой прямой адаптер с внутренней резьбой JIC 3/4" на обеих сторонах. Артикул 202404.3 предназначен для формирования герметичных и надежных гидравлических соединений в системах, работающих под высоким давлением до 350 бар. Универсальная серия изделий от CAST находит широкое применение в гидравлических контурах мобильной техники, промышленного оборудования, станкостроения, а также в системах смазки и гидравлических приводах.

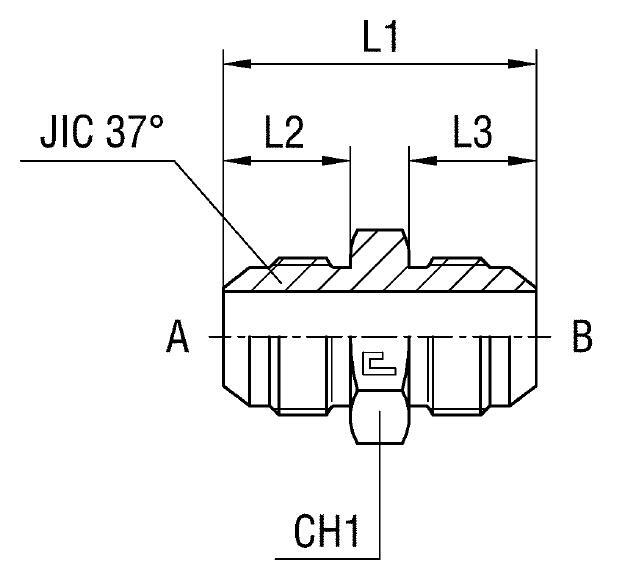

Конструктивно адаптер выполнен в виде цельного корпуса с двумя портами, каждый из которых соответствует стандарту трубное соединение SAE J514 с конусностью 37°. Это обеспечивает оптимальную совместимость с соответствующими фитингами и трубными наконечниками, гарантируя отсутствие утечек при монтаже и эксплуатации. Надежность соединения достигается за счет точного соответствия геометрических параметров стандартам.
Для обеспечения повышенной коррозионной стойкости и применения в агрессивных средах, адаптер может быть изготовлен из нержавеющей стали AISI 316. Для заказа такого исполнения необходимо использовать артикул, начинающийся с префикса "21..." вместо "20...". Данная версия адаптера поставляется без уплотнительных шайб, предполагая использование самогерметизирующегося соединения по стандарту JIC.
-
Артикул202404.3
-
Длина16,7 мм
-
Общая длина41 мм
-
Рабочее давление350 бар
-
Размер под ключ22 мм
-
СтандартSAE J514 (37° конус)
-
Тип соединения3/4-16 UNF (JIC)
