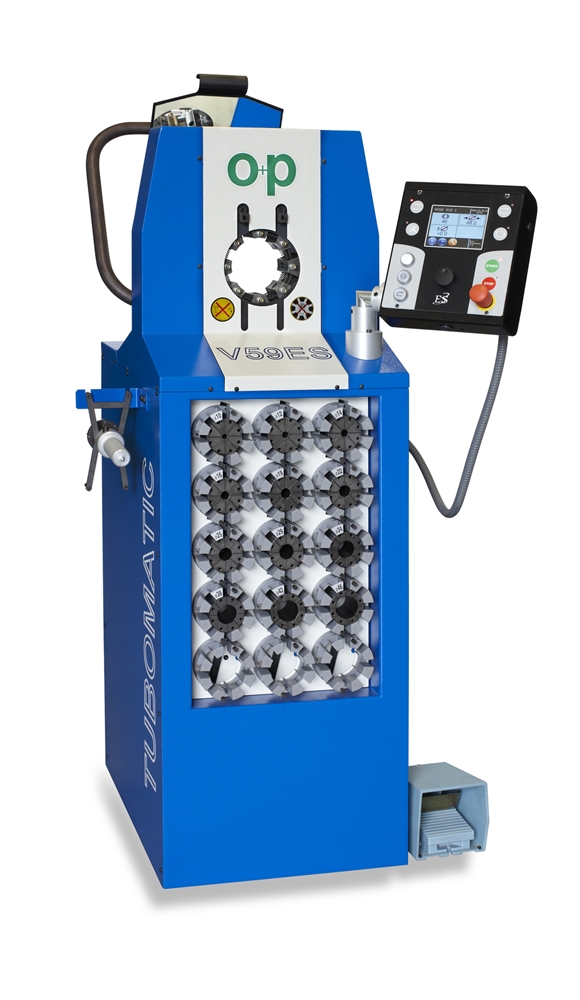

Высокопроизводительный пресс TUBOMATIC V59 ES для сборки РВД
TUBOMATIC V59 ES рассчитан на поток сравнительно небольших РВД. Его рабочие пределы — шестиспиральный рукав до 1″ и четырёхспиральный до 1¼″; двухоплёточные сборки до 1½″ требуют специальных кулачков. Усилие пресса составляет 140 тонн.
Как понимать 3900 обжимов в час
Это каталожная скорость для заданного производителем цикла, а не обещание выпуска готовых рукавов. На производительность участка влияют резка и зачистка, установка фитингов, смена оснастки и контроль сборки. Электронная система Siemens ES4 помогает сохранять настройки повторяющейся операции, а электрическая педаль освобождает руки оператора.
Что проходит через голову
Максимальный диаметр обжима — 67 мм со специальными кулачками. Рабочий ход раскрытия равен Ø + 50 мм, отверстие без кулачков — 117 мм. Узкая форма головы облегчает работу с крупными фланцами и фитингами 90°, но перед заказом всё равно сверяют наружный контур конкретного соединения.
Требования к стационарному участку
Размеры станка — 1065 × 825 × 1584 мм, масса без масла — 540 кг. Для работы гидросистемы подготавливают 70 литров масла; заводская поставка им не заполнена. Мощность двигателя — 5,5 кВт, штатное питание — трёхфазное 375–420 В. Рядом предусматривают место для кулачков и безопасной подачи заготовок.
Если важнее больший диаметр, а не скорость короткого цикла, стоит сравнить весь ряд опрессовочных прессов. Доступные комплекты и размеры находятся в каталоге сменных кулачков.
-
бокс для кулачков и инструмент для быстрой сменыОпция
-
Вес без масла, кг прессы530
-
Габариты (ДхШхВ), мм660x720x1490
-
ГидроприводДвухсторонний
-
Диаметр опрессовки max, мм67* (* - со специальными кулачками)
-
ЗеркалоДа
-
количество обжатий в час3900** (** - рукав 1/2", раскр. Ø 6 мм)
-
Мощность двигателя, кВт5,5
-
Навивки 41.1/4"
-
Навивки 61"
-
напряжение, V375V-420V 50HZ 3PH
-
обжатий в час3 900
-
объем гидробака, л70
-
Оплетки 21.1/2"
-
Подставка под инструментОпция
-
Раскрытие кулачков, max, ммØ + 50
-
Сила сжатия, т140
-
Специальное напряжениеОпция
-
Тип используемых кулачковTUBV69D
-
электрическая педальОпция
