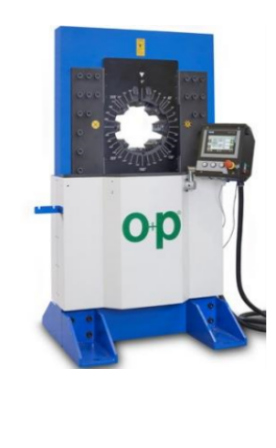

Промышленный пресс TUBOMATIC V160I ES с раскрытием Ø + 130 мм

TUBOMATIC V160I ES предназначен для сборок, которым тесно в обычной голове промышленного пресса. Усилие 350 тонн позволяет обжимать шестиспиральные РВД до 3″, а со специальными кулачками — промышленные рукава до 6″. Отдельная гидростанция входит в конструкцию комплекта.

Когда нужен ход раскрытия Ø + 130 мм

Максимальный диаметр обжима равен 213 мм, раскрытие кулачков — Ø + 130 мм, отверстие без кулачков — 283 мм. Такой запас нужен не ради условного прохода самого рукава, а для крупных фланцев, угловых фитингов и свободной установки массивной сборки в голову.

Как организовано управление

Параметры задаются через Siemens ES4 с сенсорным экраном 7″. В штатный набор входят электрическая педаль, контроль обжима по давлению, угломер и счётчик до следующего обслуживания. Паспортная производительность — до 850 операций в час; реальный результат определяют размер изделия и организация рабочего места.

Два места вместо одного

Сам пресс имеет размеры 1061 × 876 × 1936 мм и весит 2280 кг без масла. Гидростанция занимает ещё 835 × 947 × 1070 мм и весит 320 кг. Система рассчитана на 180 литров масла, которое приобретается отдельно. Двигателю 7,5 кВт нужна трёхфазная сеть 375–420 В, поэтому план участка должен учитывать фундамент, кабель, проходы и доступ к обоим агрегатам.

Сопоставить эту модель с менее крупными станками можно в разделе оборудования для обжима РВД. Кулачки и их рабочие диапазоны вынесены в отдельный каталог оснастки.
