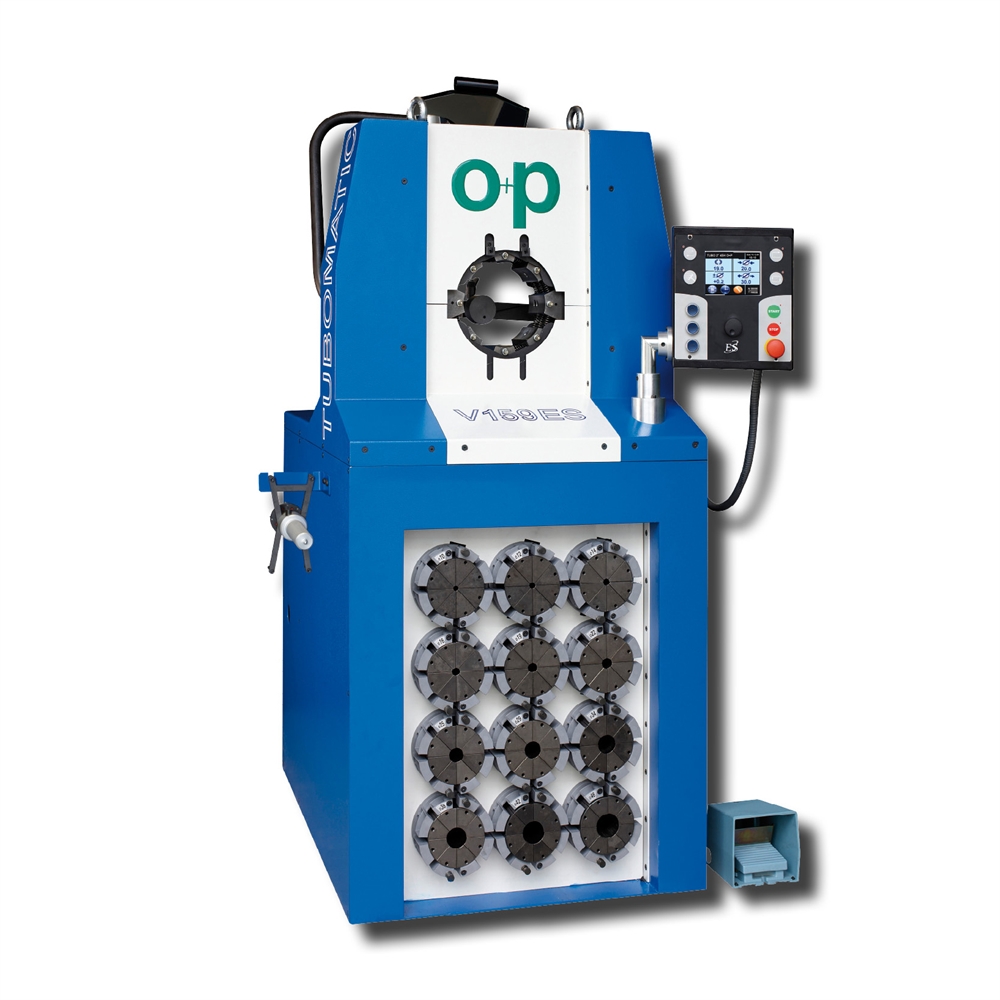

Серийный пресс TUBOMATIC V159 ES для РВД и промышленных рукавов
TUBOMATIC V159 ES выбирают, если диапазона 2½″ по шестиспиральному РВД достаточно, но для промышленного рукава нужна более крупная обжимная голова. Пресс развивает усилие 300 тонн и работает с промышленными рукавами до 6″ при использовании специальной оснастки.
Чем V159 ES отличается от соседних моделей
Предельный диаметр обжима составляет 159 мм, кулачки раскрываются на Ø + 70 мм, а свободное отверстие без них достигает 225 мм. По сравнению с V150 ES эта модель принимает более крупный промышленный рукав. V160I ES нужен уже тогда, когда требуется шестиспиральный РВД до 3″ или раскрытие Ø + 130 мм.
Что влияет на темп работы
Контроллер Siemens ES4 с цветным экраном 7″, управление по давлению, электрическая педаль и счётчик обслуживания входят в базовое оснащение. В каталоге указано до 2400 обжимов в час, однако фактический темп зависит от размера сборки, смены кулачков, подачи заготовок и программы контроля.
Место, питание и гидросистема
Габариты пресса — 1330 × 1175 × 1740 мм, масса без масла — 1502 кг. Для гидросистемы требуется 185 литров масла; оно не включено. Мощность двигателя составляет 5,5 кВт. Рабочее напряжение — 375–420 В, три фазы. До заказа проверяют несущую способность пола, ширину проходов и пространство для обслуживания.
Другие размеры и типы привода представлены в каталоге прессов для РВД. Подходящий диапазон оснастки сверяют в разделе обжимных кулачков.
-
бокс для кулачков и инструмент для быстрой сменыОпция
-
Вес без масла, кг прессы1540
-
Вес без упаковки, кг1540
-
Габариты (ДхШхВ), мм1000x1160x1616
-
ГидроприводДвухсторонний
-
Диаметр опрессовки max, мм159
-
ЗеркалоДа
-
количество обжатий в час2400** (** - рукав 1/2", раскр. Ø 6 мм)
-
Масло входит в составНе включено
-
Мощность двигателя, кВт5,5
-
Навивки 62.1/2"
-
напряжение, V375V-420V 50HZ 3PH
-
обжатий в час2 400
-
объем гидробака, л185
-
Подставка под инструментОпция
-
Пром. рукав6"
-
Раскрытие кулачков, max, ммØ + 70
-
Сила сжатия, т300
-
Специальное напряжениеОпция
-
Тип используемых кулачковTUBV119D, TUBV159D
-
электрическая педальОпция
