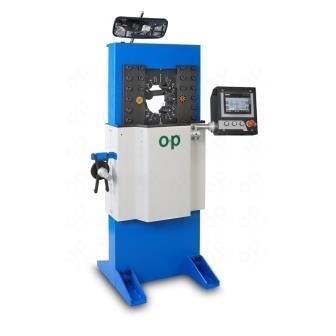

Промышленный пресс TUBOMATIC V150 ES для РВД и рукавов до 4″
TUBOMATIC V150 ES закрывает самые крупные задачи этой волны: рукава с шестью навивками размером до 2½″ и промышленные линии до 4″. Усилие 300 тонн здесь сочетается с отдельной гидростанцией и узкой головкой, рассчитанной на крупные фланцы и угловые фитинги.
Управление серийным обжимом
Станком управляет контроллер Siemens ES4 с цветным сенсорным экраном 7″. Движущиеся узлы смазываются автоматически, а настройка по давлению и электрическая педаль входят в штатное оснащение. Максимальный диаметр обжима — 118 мм, раскрытие кулачков — Ø + 70 мм, без кулачков голова раскрывается до 186 мм.
Как спланировать участок
Размеры самого пресса — 1155 × 655 × 1640 мм, масса без масла — 1205 кг. Отдельная гидростанция весит 290 кг и занимает 835 × 950 × 1075 мм. Для системы требуется 167 литров масла; оно не включено. Питание трёхфазное, 375–420 В, мощность двигателя — 5,5 кВт. Поэтому до поставки важны не только типоразмеры РВД, но и фундамент, проходы, электрика и место для обслуживания.
Модели для меньшей загрузки представлены в общем каталоге опрессовочных станков. Комплект оснастки под фактические фитинги сверяют в разделе кулачков для РВД.
-
бокс для кулачков и инструмент для быстрой сменыОпция
-
Вес без масла, кг прессы1228
-
Вес без упаковки, кг1228
-
Габариты (ДхШхВ), мм920x730x1605
-
ГидроприводДвухсторонний
-
Диаметр опрессовки max, мм118
-
ЗеркалоДа
-
количество обжатий в час1365** (** - рукав 1/2", раскр. Ø 6 мм)
-
Масло входит в составНе включено
-
Мощность двигателя, кВт5,5
-
Навивки 62.1/2"
-
напряжение, V375V-420V 50HZ 3PH
-
обжатий в час1 365
-
объем гидробака, л167
-
Подставка под инструментОпция
-
Пром. рукав4"
-
Раскрытие кулачков, max, ммØ + 70
-
Сила сжатия, т300
-
Специальное напряжениеОпция
-
Тип используемых кулачковTUBV119D
-
электрическая педальОпция
