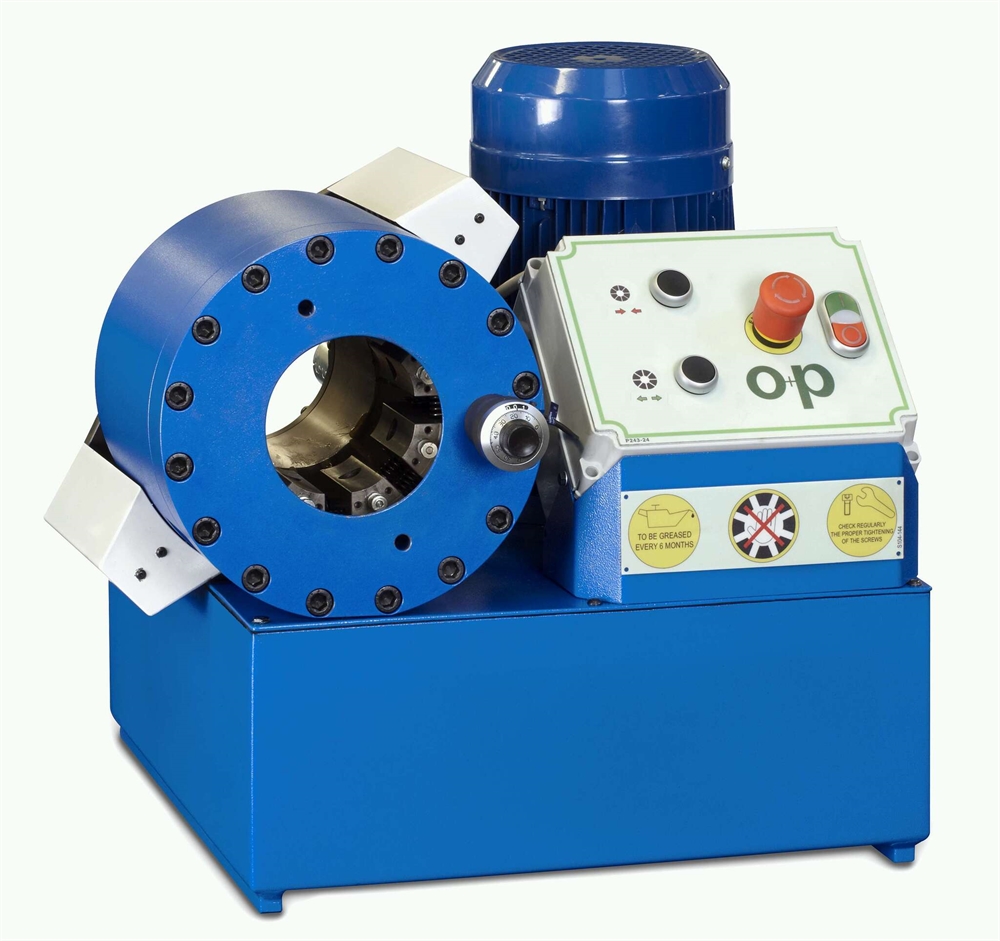

Пресс TUBOMATIC H83/E EL для четырёх- и шестиспиральных РВД
TUBOMATIC H83/E EL имеет смысл рассматривать, когда нужен сравнительно компактный электрический пресс, но двухоплёточного диапазона уже недостаточно. Он работает с шестиспиральными РВД до 1″, четырёхспиральными до 1½″ и 4SH до 1¼″. Усилие составляет 135 тонн.
Диапазон, который нужно сверить со сборкой
Предельный диаметр обжима — 64 мм со специальными кулачками, раскрытие — Ø + 42 мм. Для фитингов 90° заявлен размер до 1¼″. Эти значения нельзя подменять только условным проходом рукава: перед покупкой сверяют наружный диаметр фитинга и доступную оснастку.
Размеры и базовые требования
Пресс занимает 590 × 590 × 540 мм и весит 120 кг без масла. Двигатель мощностью 3 кВт подключается к трёхфазной сети 375–420 В. Гидросистема рассчитана на 30 литров масла, которое заказывается отдельно. Педаль, основание, быстросменное устройство и специальные кулачки производитель предлагает как опции.
Более лёгкие сервисные и тяжёлые производственные модели находятся среди опрессовочных станков Tamakko. Отдельно собраны кулачки и сменные диапазоны.
-
бокс для кулачков и инструмент для быстрой сменыОпция
-
Вес без упаковки, кг120
-
Габариты (ДхШхВ), мм590x590x540
-
ГидроприводОдносторонний
-
Диаметр опрессовки max, мм64* (* - со специальными кулачками)
-
Масло входит в составНе включено
-
Мощность двигателя, кВт3
-
Навивки 41.1/2"* (* - со специальными кулачками)
-
Навивки 61"
-
напряжение, V375V-420V 50HZ 3PH
-
объем гидробака, л30
-
Раскрытие кулачков, max, ммØ + 42
-
Сила сжатия, т135
-
Специальное напряжениеОпция
-
Тип используемых кулачковTUBH69D
-
электрическая педальОпция
-
Электронно-механическое управлениеДа
