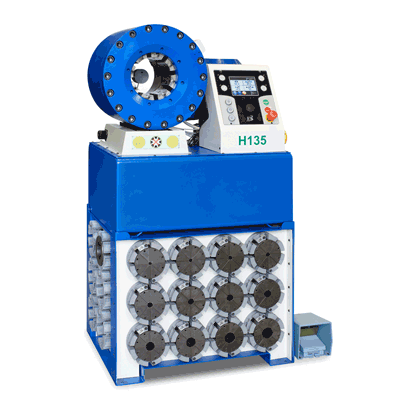

Пресс TUBOMATIC H135 ES для серийной сборки РВД
TUBOMATIC H135 ES нужен производственному участку, где собирают шестиспиральные РВД до 2″ и требуется запас по усилию. Станок развивает 315 тонн, работает и с промышленными рукавами до 3″, а электронное управление помогает повторять настроенный обжим без ручного подбора параметра на каждой сборке.
Когда H135 ES уместнее младших моделей
Главное отличие — сочетание двухдюймового предела для шестиспирального рукава, раскрытия Ø + 43 мм и сенсорной панели MACH 5,7″. Электрическая педаль включена в базовую конфигурацию. Производитель указывает до 865 циклов в час для своего тестового режима. На участке результат определяют сложность сборки, подготовка деталей и время на замену оснастки.
Размеры и подготовка участка
Габариты пресса — 820 × 750 × 820 мм, масса без масла — 475 кг. Гидросистема рассчитана на 110 литров масла, которое не входит в стандартную поставку. До заказа нужно проверить напряжение, комплект кулачков, наружный диаметр фитинга и необходимость опций: зеркала, заднего упора, многошагового режима или контроля давления.
Другие стационарные и сервисные модели находятся в разделе оборудования для изготовления РВД. Если требуемого диапазона нет в комплекте, его подбирают в разделе обжимных кулачков.
-
бокс для кулачков и инструмент для быстрой сменыОпция
-
Вес без упаковки, кг475
-
Габариты (ДхШхВ), мм820x750x820
-
ГидроприводДвухсторонний
-
Диаметр опрессовки max, мм135* (* - со специальными кулачками)
-
ЗеркалоОпция
-
количество обжатий в час865** (** - рукав 1/2", раскр. Ø 6 мм)
-
Комплект для чистки и технического обслуживанияОпция
-
Масло входит в составНе включено
-
Мощность двигателя, кВт5,5
-
Навивки 42"
-
Навивки 62"
-
напряжение, V375V-420V 50HZ 3PH
-
обжатий в час1 110
-
объем гидробака, л110
-
Пром. рукав3"
-
Раскрытие кулачков, max, ммØ + 43
-
Сила сжатия, т315
-
Специальное напряжениеОпция
-
Тип используемых кулачковTUBH119D
-
электрическая педальОпция
