Cast Переходник под кольцо DS25 BSP 1" в сборе арт. 100521
Переходник под кольцо DS25 BSP 1" в сборе. Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер BSP с уплотнением ED
Артикул 100521 – это высококачественный фитинг CAST, представляющий собой ввертной переходник (Stud Coupling) серии S (тяжелая серия). Основное назначение – создание герметичного, компактного и надежного соединения между метрической трубой диаметром 25 мм и портом с трубной цилиндрической резьбой BSP 1". Изделие разработано для эксплуатации в гидравлических системах с высоким рабочим давлением, применяемых в тяжелом машиностроении, станочном оборудовании, мобильной технике и промышленных гидравлических линиях.
Данный элемент обеспечивает жесткое и виброустойчивое трубное соединение за счет стандартизированного врезного кольца и конусности 24°, что исключает необходимость сварки. Конструкция полностью соответствует требованиям международного стандарта DIN 2353 / ISO 8434-1. Переходник позволяет быстро монтировать и демонтировать трубные линии, гарантируя надежную герметичность при максимальных нагрузках, характерных для систем, использующих компоненты тяжелой серии.
Стандартное исполнение (артикул 100521) изготовлено из оцинкованной углеродистой стали. Переходник поставляется «в сборе» и готов к монтажу, включая корпус, врезное кольцо DS25 и накидную гайку. Для эксплуатации в агрессивных средах и при требованиях к повышенной коррозионной стойкости, доступны версии из нержавеющей стали. При заказе версии из нержавеющей стали AISI 316 замените первые две цифры артикула на 11....; для исполнения с корпусом AISI 316 и гайкой AISI 304 используйте префикс 14.....
-
Номинальный диаметр25 мм
-
Рабочее давление420 бар (42 МПа)
-

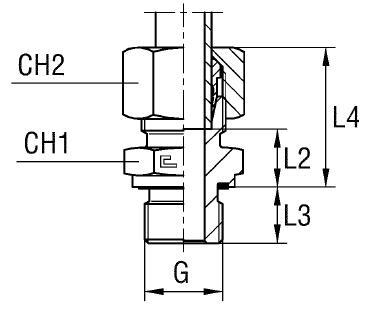

Размер под ключ41 мм / 46 мм
-
СерияS (Heavy, тяжелая)
-
Стандарт соединенияСоединения 24° DIN 2353
