Cast Переходник под кольцо DS20 M22x1.5 (корпус) арт. 100638.1

Переходник под кольцо DS20 M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер Metric с уплотнением ED

Артикул 100638.1 представляет собой корпусный переходник CAST, разработанный для создания герметичного и надежного трубного соединения, монтируемого в стенку или панель оборудования. Данный компонент соответствует тяжелой серии (S) и предназначен для работы в системах высокого давления, выдерживая до 420 бар. Основные области применения включают станочное оборудование, гидросистемы строительной и мобильной техники, а также промышленные линии, требующие компактного и высоконадежного подключения труб диаметром 20 мм.

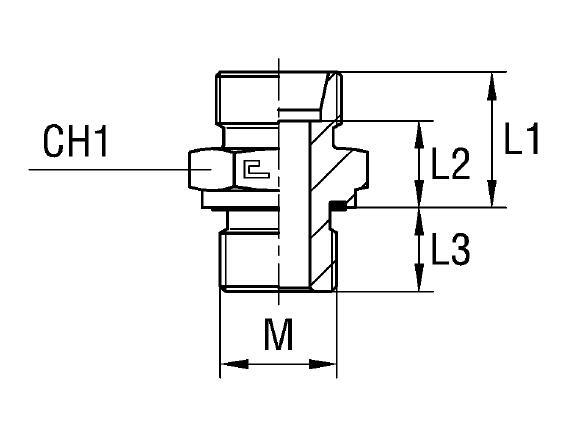

Данный элемент является корпусной частью сборного трубного соединения, соответствующего стандарту DIN 2353 (ISO 8434-1). Конструкция переходника предусматривает наружную метрическую резьбу M22x1.5 для монтажа в отверстие оборудования с использованием уплотнительного кольца. Со стороны подключения трубы используется стандартный конус 24°, что гарантирует исключительную герметичность и высокую устойчивость к вибрационным нагрузкам и пульсациям давления при работе в Heavy Series.

Стандартное исполнение фитинга выполнено из высокопрочной стали с антикоррозионным цинковым покрытием. Для эксплуатации в агрессивных и коррозионно-опасных средах (например, в химической промышленности или морской гидравлике) доступен вариант из нержавеющей стали AISI 316. Для заказа исполнения из AISI 316 требуется изменить префикс артикула с 10.... на 11.... При необходимости комплектации накидной гайкой из нержавеющей стали AISI 304, следует использовать префикс 14....
