Cast Переборочный угловой соединитель 90° DL12 M18x1.5 (корпус) арт. 103707.1
Переборочный угловой соединитель 90° DL12 M18x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловой адаптер 90° (серия PD90)
Угловой переборочный фитинг 90°, артикул 103707.1, производства CAST, предназначен для создания компактных и надежных угловых соединений в гидравлических системах. Данный элемент серии L обеспечивает герметичность при работе под давлением до 315 бар, что делает его применимым в промышленном оборудовании, мобильной технике и системах смазки, где требуется безотказное функционирование.

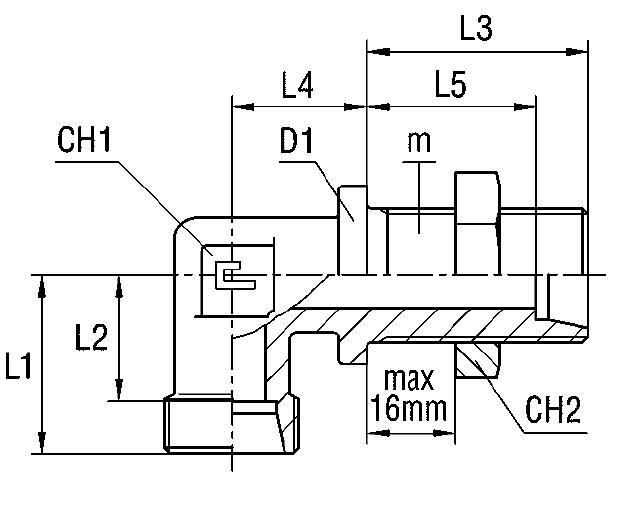

Конструкция представляет собой корпус углового фитинга 90° с метрической резьбой M18x1.5 и рабочей областью для трубного соединения диаметром 12 мм. Фитинг соответствует стандарту 24° DIN 2353, что гарантирует совместимость с соответствующими трубными наконечниками и гайками, обеспечивая надежное и герметичное трубное соединение. Данный тип соединения также известен как соединение с конусной посадкой.
Корпус данного фитинга CAST изготовлен из высококачественной стали. Для эксплуатации в агрессивных средах или при повышенных требованиях к коррозионной стойкости, доступен вариант из нержавеющей стали AISI 316 (артикул начинается с 11....). Также возможен заказ исполнения с гайкой из нержавеющей стали AISI 304 (артикул начинается с 14....). Перед заказом уточните комплектацию и материал исполнения.
-
Диаметр трубы12 мм
-
Рабочее давление315 бар
-
Размер под ключ17 мм, 24 мм
-
СерияL (Легкая)
-
Стандарт24° DIN 2353
-
Угол90°
Документация
 | Технический паспорт CAST — Переборочный угловой соединитель 90° DL12 M18x1.5 (корпус) арт. 103707.1 |
