Cast Переборочный прямой соединитель DL12 M18x1.5 (корпус) арт. 103607.1
Переборочный прямой соединитель DL12 M18x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PD)
Прямой переборочный фитинг-корпус DL12 M18x1.5 (артикул 103607.1) от CAST предназначен для создания надежных и герметичных гидравлических соединений в системах среднего и высокого давления. Данный элемент серии L обеспечивает компактное подключение трубопроводов через панели или стенки оборудования. Применяется в гидравлических линиях мобильной и стационарной техники, станкостроении, системах смазки и других промышленных установках.

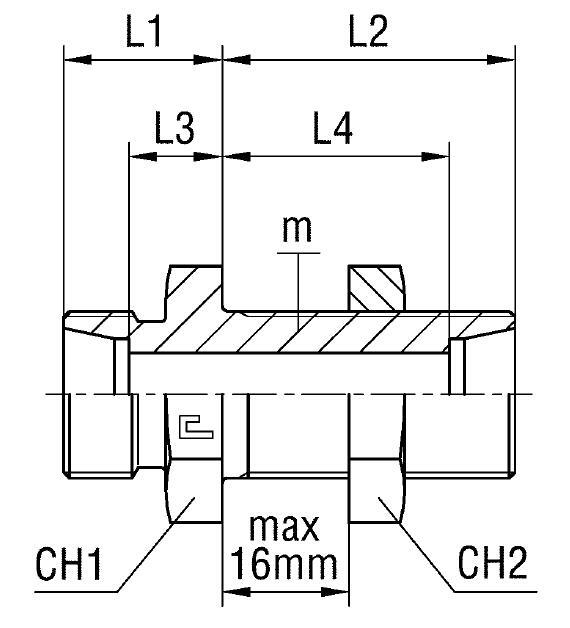

Конструктивно представляет собой полый корпус с внешней метрической резьбой M18x1.5, предназначенный для соединения с ответным фитингом. Соответствует стандарту DIN 2353 для трубных соединений с конусностью 24°, обеспечивая надежную герметизацию при работе с трубами соответствующего диаметра. Надежность соединения достигается за счет правильного подбора и монтажа с использованием соответствующих уплотнительных элементов (не входят в комплект корпуса).
Данный элемент поставляется как корпус. Для заказа фитинга из нержавеющей стали AISI 316, требуется модификация артикула: начальные цифры "10" заменяются на "11". При необходимости комплектации гайкой из нержавеющей стали AISI 304, префикс артикула меняется на "14". Материал корпуса в стандартном исполнении – углеродистая сталь с защитным покрытием. Данный фитинг CAST идеально подходит для систем, где требуется высокая прочность и надежность трубного соединения.
-
Диаметр трубы12 мм
-
Рабочее давление400 бар
-
Размер под ключ24 мм
-
РезьбаM18x1.5
-
СерияL
-
Стандарт соединения24° DIN 2353
Документация
 | Технический паспорт CAST — Переборочный прямой соединитель DL12 M18x1.5 (корпус) арт. 103607.1 |
