Cast Переборочный прямой соединитель DL10 M16x1.5 в сборе арт. 103606
Переборочный прямой соединитель DL10 M16x1.5 в сборе. Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PD)
Данный переборочный прямой соединитель DL10 M16x1.5 (артикул 103606) от производителя CAST предназначен для создания надежных и герметичных проходок трубопроводов через переборки. Обеспечивает компактное и безопасное подключение гидравлических линий в системах среднего и высокого давления. Применяется в гидравлических системах промышленного оборудования, строительной и сельскохозяйственной техники, а также в других областях, где требуется надежное трубное соединение.

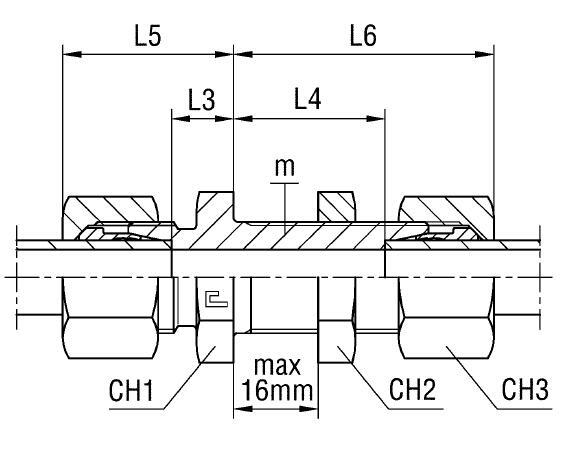

Конструктивно представляет собой полый фитинг, разработанный для прохода через стенку оборудования или корпуса. Соответствует стандарту DIN 2353 для соединений с конусом 24°, гарантируя высокую герметичность и устойчивость к вибрациям. Обеспечивает возможность сборки на месте с использованием стандартных трубных элементов.
Предлагаются варианты исполнения из углеродистой стали с цинковым покрытием для стандартных условий эксплуатации. Для применения в агрессивных средах и обеспечения повышенной коррозионной стойкости, доступны исполнения из нержавеющей стали AISI 316 (артикул начинается с 11....) или с гайкой из AISI 304 (артикул начинается с 14....). Каждое изделие представляет собой полный комплект для монтажа, обеспечивая качественное трубное соединение.
-
ПроизводительCAST
-
Рабочее давление500 бар
-
Размер под ключ22 мм
-
РезьбаM16x1.5
-
СерияL
-
СтандартDIN 2353 (24° конус)
-
Тип изделияПереборочный прямой соединитель
Документация
 | Технический паспорт CAST — Переборочный прямой соединитель DL10 M16x1.5 в сборе арт. 103606 |
