Cast Фитинг ORFS прямой DN12 13/16" (Г) арт. 804306
Фитинг ORFS прямой DN12 13/16" (Г). Дюймовые фитинги. Фитинг ORFS с накидной гайкой (торцевое уплотнение)
Данный прямой гидравлический фитинг CAST (артикул 804306) относится к типу ORFS (O-Ring Face Seal) и предназначен для создания высоконадежного и абсолютно герметичного соединения в системах высокого давления. Изделие разработано для использования в условиях повышенной вибрации и пульсации, характерных для мобильной техники, тяжелого машиностроения и промышленных гидравлических линий. Основное назначение – герметичное подключение рукавов высокого давления к портам или адаптерам.

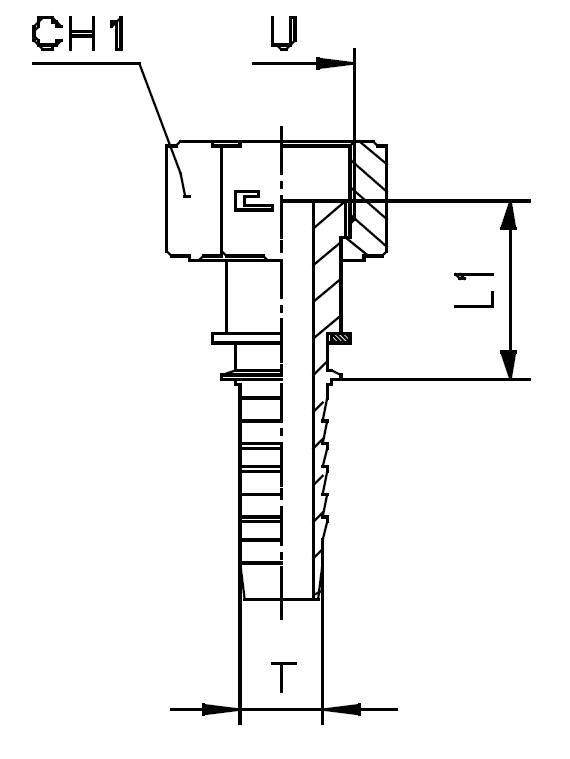

Конструкция представляет собой прямой адаптер с внутренней резьбой (Г), соответствующий американскому стандарту ORFS. Система уплотнения базируется на торцевом прилегании с О-образным кольцом, что обеспечивает превосходную герметичность по сравнению с традиционными конусными системами. Размер резьбы 13/16-16 (UN/UNF), что соответствует условному проходу DN 12 (DASH -8). Такой тип ORFS соединения минимизирует риски утечек рабочей жидкости даже при пиковых нагрузках до 415 бар.
Стандартное исполнение выполнено из высокопрочной углеродистой стали с антикоррозионным покрытием. Для эксплуатации в агрессивных средах, химической промышленности или на морских установках, где требуется исключительная коррозионная стойкость, доступен вариант из нержавеющей стали AISI 316. Для заказа исполнения из нержавеющей стали необходимо изменить префикс артикула с 80... на 81... Фитинг поставляется без уплотнительного кольца и соответствующих трубных или рукавных наконечников, которые заказываются отдельно.
-
Внутренний диаметр1/2 дюйма
-
Рабочее давление415 бар
-
размер резьбы13/16-16
-
Условный диаметр12
