Cast Фитинг BANJO для РВД DN20 3/4" арт. 804618
Фитинг BANJO для РВД DN20 3/4". Кольцевые фитинги Banjo. Фитинг кольцевой (банджо) под резьбу BSP
Данный угловой фитинг (полый болт), артикул 804618, производства CAST, предназначен для создания компактного и герметичного соединения в высоконапорных гидравлических системах. Изделие обеспечивает угловое подключение (тип BANJO) рукавов высокого давления (РВД) с условным диаметром DN19/DN20 (размер -12). Применяется в машиностроении, мобильной технике, сельскохозяйственном оборудовании и станках, где требуется надежное и эффективное трубное соединение с минимальными габаритами.
Конструктивно фитинг представляет собой обжимной наконечник с корпусом типа "банджо", рассчитанный на работу со стандартными обжимными муфтами. Конструкция обеспечивает высокую пропускную способность и устойчивость к вибрационным нагрузкам. Данный гидравлический фитинг разработан для монтажа на РВД 3/4" и совместим с соответствующими полыми болтами, обеспечивая простую и быструю интеграцию в гидравлический контур.
Стандартное исполнение фитинга выполнено из высокопрочной углеродистой стали с антикоррозийным покрытием. Для эксплуатации в агрессивных условиях, таких как химическая промышленность или морские установки, доступен вариант из нержавеющей стали AISI 316. Для заказа коррозионностойкого исполнения необходимо использовать инструкцию по заказу и изменить префикс артикула с 80... на 81.... Обратите внимание, что уплотнительные шайбы (для герметизации соединения с полым болтом) не входят в стандартную комплектность и приобретаются отдельно.
-

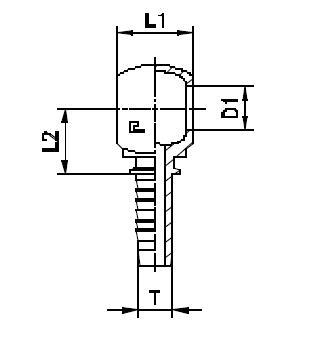

DASH-12
-
Артикул804618
-
Диаметр26,5 мм
-
Длина30 мм
-
Резьба3/4"
-
Условный диаметр19 мм (DN20)
