Cast Адаптер угловой 45° под кольцо DS30 BSP 1-1/4" арт. 106422.1
Адаптер угловой 45° под кольцо DS30 BSP 1-1/4". Соединения с врезным кольцом (DIN 2353). Угловой адаптер 45° BSP (уплотнение по конусу)
Угловой адаптер 45° под врезное кольцо, артикул 106422.1, производства CAST, серия S, предназначен для формирования герметичных трубных соединений в условиях ограниченного пространства. Этот фитинг CAST обеспечивает компактное подключение гидравлических линий, применяемых в системах стандартного и среднего давления. Идеально подходит для станков, мобильной техники, а также гидравлических систем общего назначения.
Конструкция данного трубного соединения соответствует стандарту DIN 2353 (ISO 8434-1), однако данная позиция доступна только по запросу и не является стандартным исполнением. Адаптер имеет угол 45°, что обеспечивает удобство монтажа и оптимизацию трассировки трубопроводов. Он совместим с трубными соединениями 24° с врезным кольцом, гарантируя надежное и герметичное подключение.
Адаптер поставляется в стандартном исполнении из стали. Для агрессивных сред или применений, требующих повышенной коррозионной стойкости, доступны модификации из нержавеющей стали. Заказ гидравлического фитинга из нержавеющей стали AISI 316 осуществляется заменой префикса артикула на 11.... (например, 116422.1). Если требуется исполнение из нержавеющей стали AISI 316 с гайкой из AISI 304, префикс меняется на 14.... Данные варианты исполнения обеспечивают долговечность и надежность в самых сложных условиях эксплуатации.
-
Артикул106422.1
-
Диаметр трубы30 мм
-

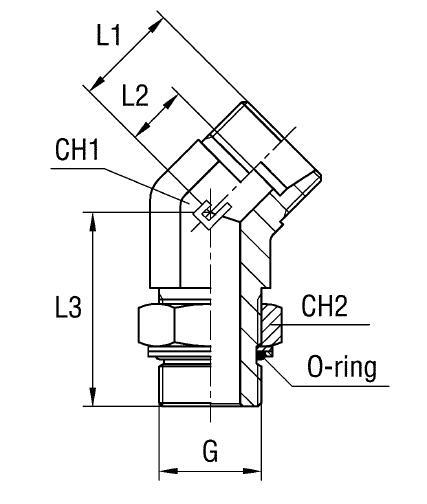

Длина21,5 мм, 35 мм, 48 мм
-
ПроизводительCAST
-
Рабочее давление200 бар
-
Размер под ключ41 мм, 50 мм
-
Резьба1 1/4" BSP
-
СерияS (тяжелая)
-
Стандарт соединенияСоединения 24° DIN 2353
